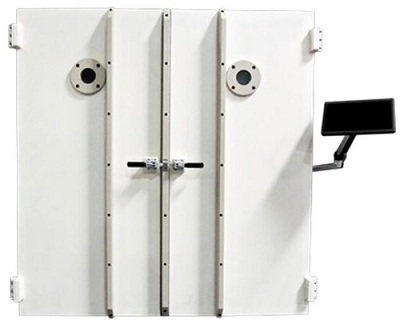

Magna等離子清洗和蝕刻系統
Magna是針對于PCB制造商的等離子處理中不需要使用CF4氣體的系統。Magna在等離子體具有更快的蝕刻時間，更低的功耗，以及良好的進程一致性。
在加工材料的兩面同時提供精密、均勻的蝕刻。高性能、低操作成本和環保使用，使其成為等離子刻蝕技術的重大突破。

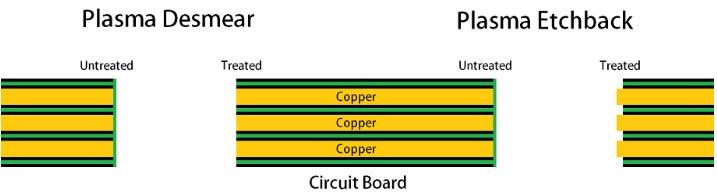

Magna去污能力非常強大在電路板的制造過程中，銅層常夾在聚酰亞胺或環氧樹脂層之間（FR4）。當這些線路板鉆用于引線鍵合或IC芯片安裝時，聚酰亞胺或環氧樹脂會涂抹在銅上，而銅會干擾電氣連接。
MagnaPCB蝕刻系統的設計，以消除這些污染物，以及徹底清潔銅，以確?？煽康碾姎膺B接。一個干凈和無污跡的可焊錫絲，IC芯片，或其他導電材料的孔是必不可少的。
等離子體刻蝕后不僅清洗殘留在銅聚酰亞胺或FR4環氧的盲孔過程中，但它也銘刻在聚酰亞胺和環氧材料。這允許對焊料或其它導電材料進行多表面粘合。
銅層之間的材料被等離子刻蝕掉，使焊料接觸更多的銅，從而形成更牢固、更不導電的連接。回蝕通常用于高級用途。這一過程比傳統的濕法化學清洗方法更為精確。
標準的配置
電極配置：旋轉電極（8板，24“拍”）:先進的電極的設計消除了CF4氣體的需要
功率：2000w13.56mhz電源自動匹配網絡
氣體控制：低氣源報警兩0-500cc質量流量控制器
控制系統：彩色觸摸屏計算機
真空腔材料：6061-T6鋁合金
額外的配件
信號燈塔
油煙凈化器
過程溫度控制，100ºF250ºF
